En este articulo vamos a utilizar un circuito que servirá para proteger nuestros equipos.

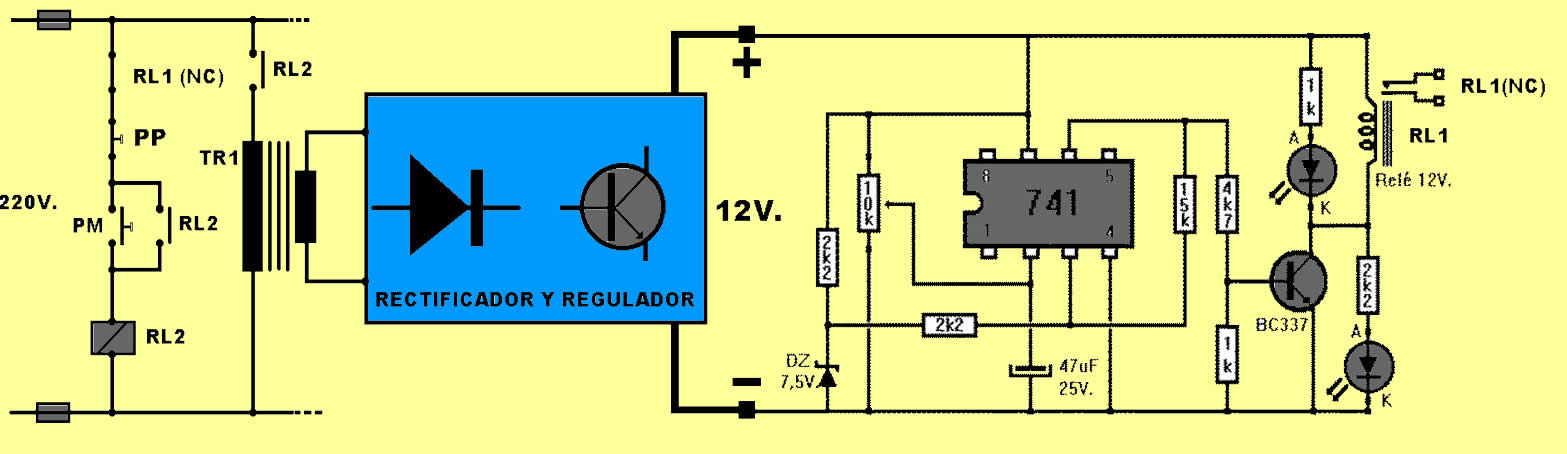

En la figura podemos ver dentro del esquema tres bloques distintos, un automatismo de entrada puesto por un relé y un circuito de accionamiento, un bloque rectificador y estabilizador, que puede ser cualquier fuente de alimentación y en el tercer bloque el circuito que se encargará de proteger nuestros equipos, este circuito nos detecta cuando la tensión de la fuente es superior a los 13,8V o el valor máximo que le fijemos cortando la alimentación del transformador de la fuente. Para la puesta en marcha tenemos un pulsador de marcha PM con lo cual la fuente se pondrá a trabajar, pudiendo pararse con el pulsador de parada (PP) o por sobre tensión a través del contacto RL1 del circuito de protección, con la puesta en marcha accionamos el relé RL2 manteniéndose excitado a través de un contacto propio, a su vez otro contacto del relé accionara y pondrá a su vez en tensión el transformador alimentando el resto de la fuente, la fuente a su vez alimenta los equipos y el circuito descrito en este articulo. La tensión de umbral de disparo se regulara con la resistencia variable R3, con la cual ajustaremos la tensión máxima de parada de nuestra fuente. El montaje en si es muy sencillo, este montaje se puede hacer y ajustar a una tensión de umbral regulable. EC2ATM
